赛多利斯电子天平电磁力传感器工作原理
赛多利斯电子天平主要组成部分有：电源、电磁力平衡式传感器、光电传感器、键盘和显示器、控制电路。电子天平的基本工作原理是天平空载时，电磁力平衡式传感器处于平衡状态。加载后，感应线圈的位置发生改变。光电传感器中的光敏三极管所接收的光线强度的改变，其输出电流也改变，该变化量经微处理后,控制电磁线圈的电流大小，使电磁力平衡式称重?？橹匦麓τ谄胶庾刺?。同时，微处理器将电磁线圈的电流变化量转变为数字信号，迅速在显示屏上显示出来。

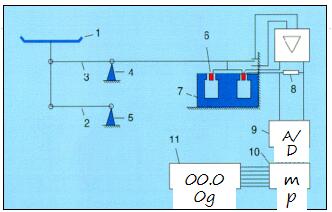

传感器的原理示意图
重力与电磁力平衡，并通过A/D转化，质量由显示器显示。
左电磁力传感器实物图
显然温度变化造成的传感器形变，是破坏重力与电磁力平衡，从而造成误差的重要因素。
根据电磁力公式：F=BLIsinθ(1)其中：F为电磁力;B为磁感应强度;L为受力导线的长度;I为流过导线的电流;θ为通电导体与磁场的夹角。由公式(1)可知，F的大小与B、L、I及sinθ均成正，由于设计好的传感器，其感应线圈的规格尺寸已固定，所以其B、L均不再改变，而θ为90°，故sinθ=1,因此,F的大小与I成对应关系。
